Línea de corte longitudinal estándar

    Características:

    La línea de corte longitudinal estándar se utiliza para procesar bobinas de metal a través de desenrollado, corte y conversión en tiras de acero con el ancho deseado.

    1. Esta línea de procesamiento de bobinas se utiliza para cortar bobinas de acero con diferentes especificaciones (ancho / espesor) para ser tiras de ancho necesarias. El flujo de trabajo principal es: desenrollado - nivelación - corte - retroceso.

    2. Esta línea de corte longitudinal de acero tiene un diseño razonable, fácil operación, alto nivel de automatización, alta productividad que puede procesar todo tipo de bobinas CR y HR, bobinas de silicio, bobinas de acero inoxidable, bobinas de colores, bobinas galvanizadas o bobinas pintadas.

    3. Esta línea de retroceso de corte longitudinal se aplica ampliamente en la industria de procesamiento de placas de metal, como automóviles, contenedores, electrodomésticos, empaques, materiales de construcción, etc.

    4. Se compone de carro de bobina, desenrollador, cortadora, enrollador de chatarra, cabezal o cola de bobina de corte de cizalla, almohadilla de tensión y enrollador, etc. Así como puente intermedio de péndulo, dispositivo de pellizco.

    5. Es un equipo de procesamiento automático de bobinas que integra mecánica, eléctrica, hidráulica y neumática todos juntos.

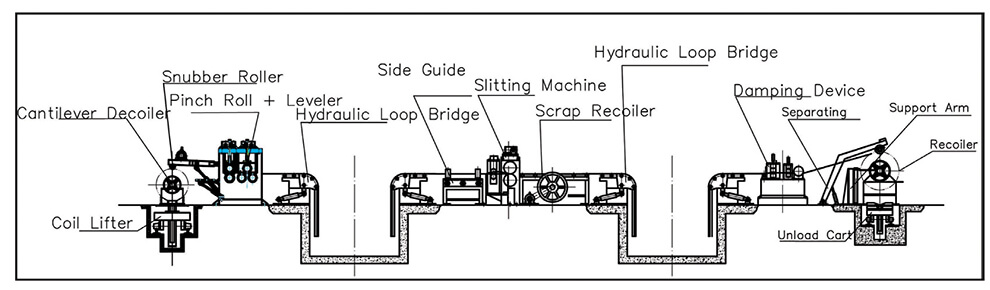

Flujo de proceso:

Configuración de la máquina:

No.ItemQty
1Plataforma de almacenamiento1 pcs
2Elevador de bobina1 juego
3Desbobinador hidráulico en voladizo1 juego
4Rodillo snubber1 juego
5Rodillo de presión & Enderezadora1 juego
6Máquina de corte1 juego
7Puente de bucle NO.11 juego
8Rodillo de guía lateral1 juego
9Línea de corte longitudinal1 juego
10 Dispositivo de presión para placa de tensión de cola1 juego
11 Enrollador de chatarra1 juego
12 Puente de bucle NO.21 juego
13 Dispositivo de separación1 juego
14 Dispositivo de amortiguación1 juego
15 Dispositivo de presión1 juego
16 Bobinadora1 juego
17 Brazo de soporte hidráulico1 juego
18 Descargar carro1 juego
19 Sistema hidráulico + neumático1 juego
20 Sistema electrico1 juego

Parámetro técnico:

MaterialBobina de acero laminado en frío; Bobina de acero galvanizado
Bobina de acero de prepintado; Bobina de acero inoxidable
Espesor0.3-3.0mm
Ancho1000 / 1250 / 1300 / 1500 / 1600 / 2000mm
Peso10 / 15 / 20 / 25 T
Velocidad0~120m/min

Fotos para referencia:

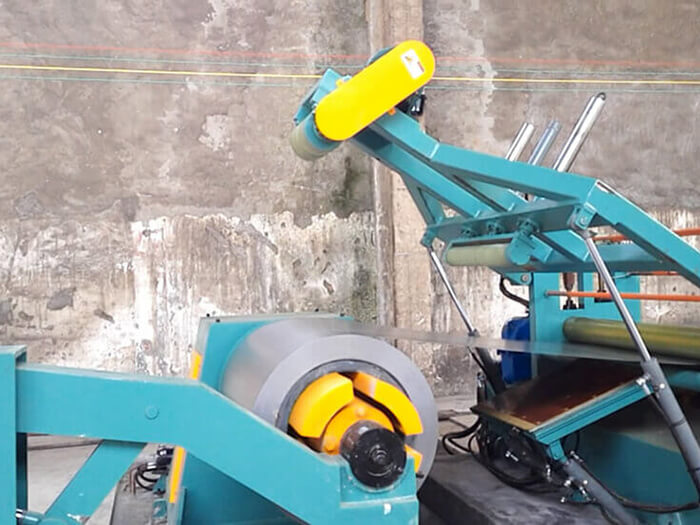

  • Desenrollador

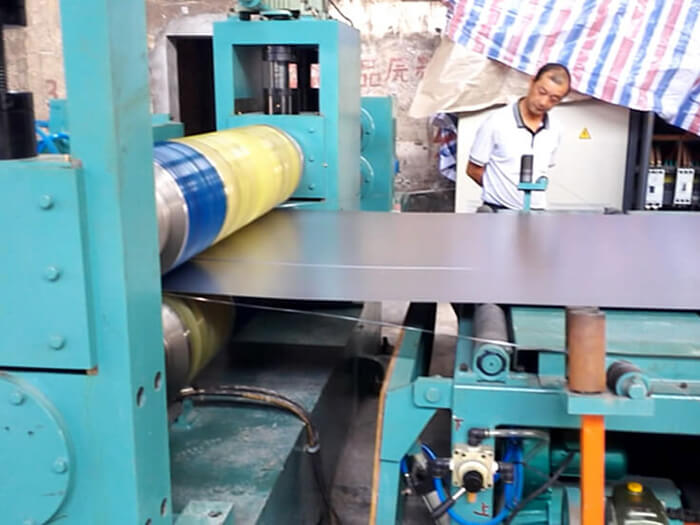

  • Rodillo snubber

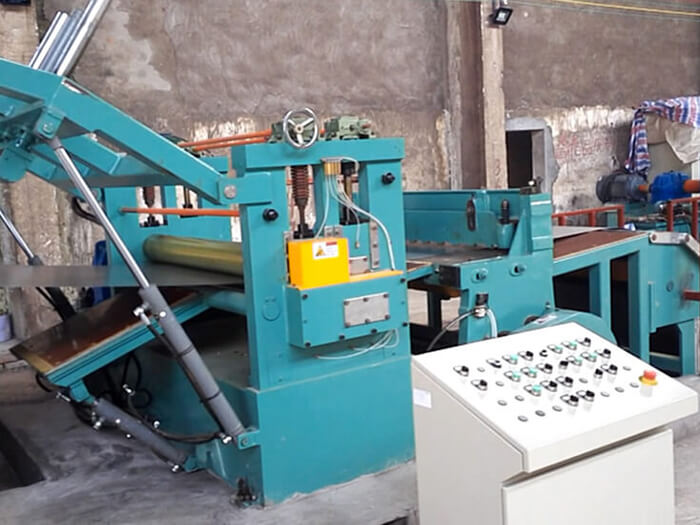

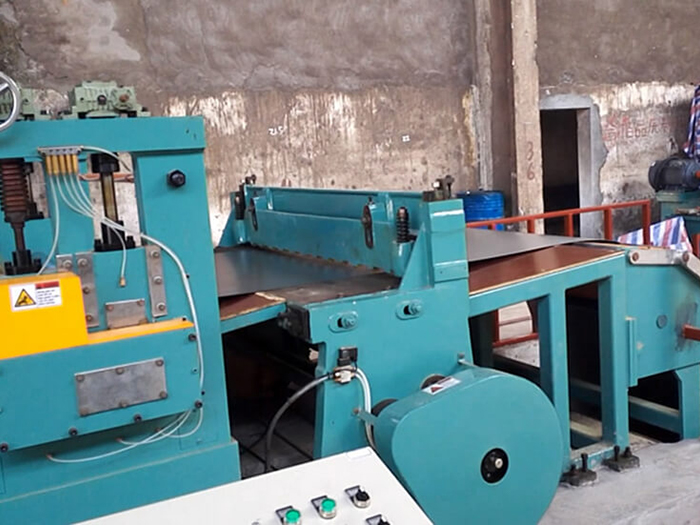

  • Cortar

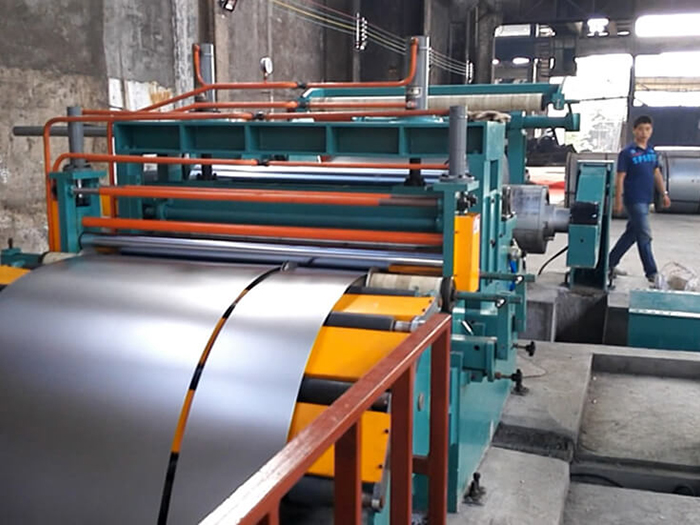

  • Puente de bucle + Guia lateral
  • Línea de corte longitudinal

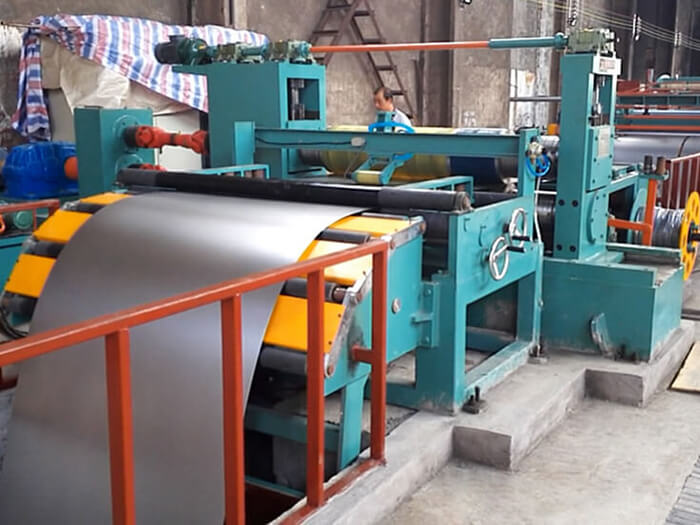

  • Puente de bucle + Amortiguación

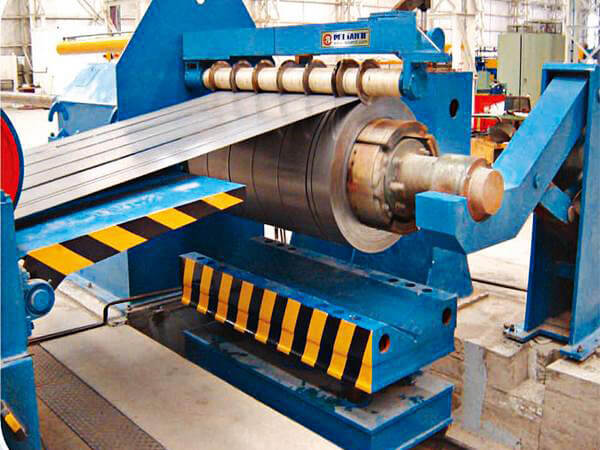

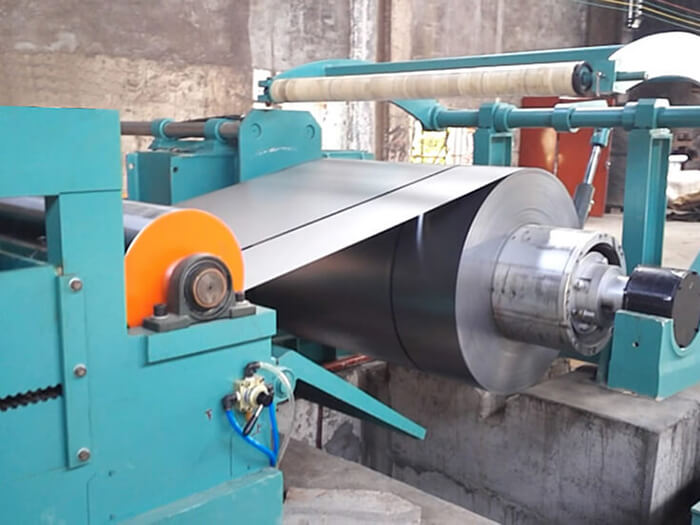

  • Bobinadora
