Características:
Nueva (0.5-3.0) × 1600 línea de desenrollado, nivelación y corte transversal de acero inoxidable con dispositivo de recorte de bordes y retroceso de chatarra.
Este equipo se utiliza para procesar la bobina de acero en la hoja de acero de la longitud deseada y apilarlas en orden mediante desenrollado, nivelación, medición y cizallamiento.
Línea de corte transversal para acero inoxidable:
Corte transversal, también conocido como línea de corte o CTL, compuesto principalmente por el desbobinador, rollo de pellizco y enderezadora, controlador de longitud, cizalladora y apiladora, etc., que acompaña al alimentador, guía lateral, transportador, etc.
Podemos suministrar máquinas de corte transversal de bobinas metálicas de alta velocidad con el máx. la velocidad es de 80m/min. Y podemos suministrar uno de baja velocidad de 24m/min para un espesor de 0,3-3,0mm.
Flujo de proceso para la línea de corte transversal:

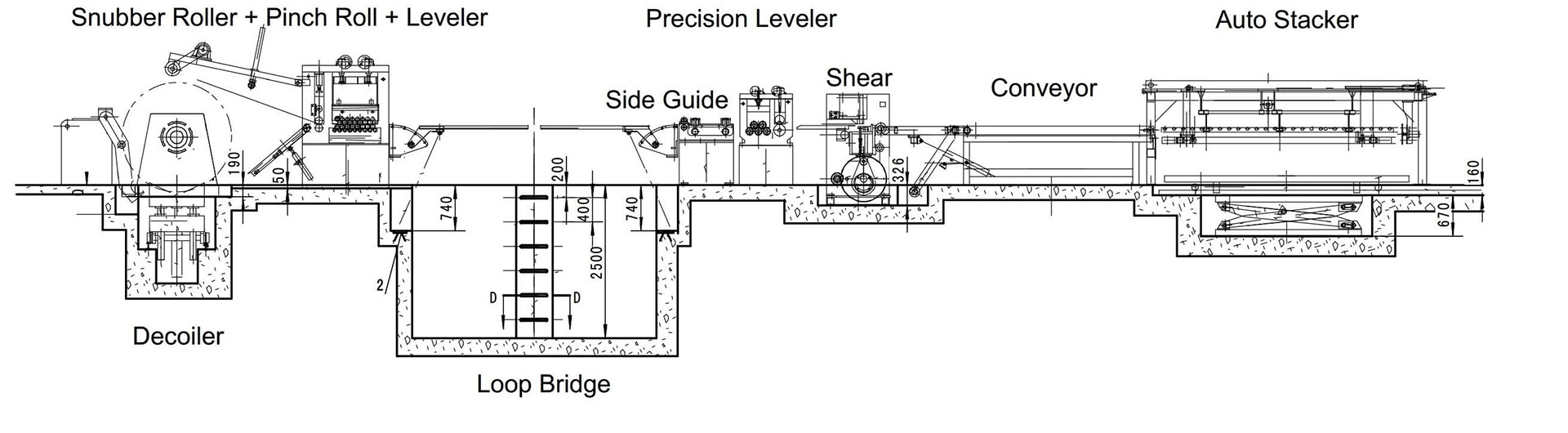

Enrollador de papel ---- Elevador de bobina ---- Plegadora ---- Rodillo amortiguador + Rollo de pellizco + 6-HI 21 rodillos Máquina niveladora ---- Puente de bucle ---- Guía lateral ---- (opciones: recorte de bordes ---- Enrollador de chatarra ---- puente de bucle ---- guía lateral )---- Niveladora de precisión de 5 rodillos (servocontrol de importación) + Dispositivo Film-on ---- Cizalla ---- Transportador ---- Apilador automático (4m) + Plataforma elevadora X + Descargar carro
Parámetro técnico para la línea de desenrollado y nivelación:
Entrada
| Material de la bobina | Acero inoxidable |
| Espesor del material | 0.5~3mm |
| Ancho del material | 600~1500mm |
| Diámetro interior de la bobina | Φ508/610mm (agregar funda de cojín en 610 mm) |
| Diámetro exterior de la bobina | Φ2000mm |
| Peso de la bobina | 15T |
Salida
| Espesor del material | 0.5~3mm |
| Ancho del material | 600~1500mm |
| Tolerancia de nivelación | ≤±1.5mm/m2 (como 1,5mm de espesor) |
| Tolerancia de corte | Longitud: ≤ ± 0,5mm (por hoja de 2000mm de longitud) Diagonal: ≤ ± 1,0mm (por hoja de 2000mm × 1600mm) |
| Longitud de corte | 500mm~4000mm |
Línea de datos
| Velocidad de nivelación | 5~60m/min (adjustable) |
| Linea de velocidad | 15 ~ 22 piezas/min (según hoja de 2000mm de longitud) 26 ~ 30 piezas/min (según hoja de 1000mm de longitud) 35 ~ 40 piezas/min (según hoja de 500mm de longitud) |
| Potencia total | Appro. 140kW |
| Espacio total | Appro. 30m×7m (L×W) |
| Dirección de línea | De izquierda a derecha (será doble confirmado) |

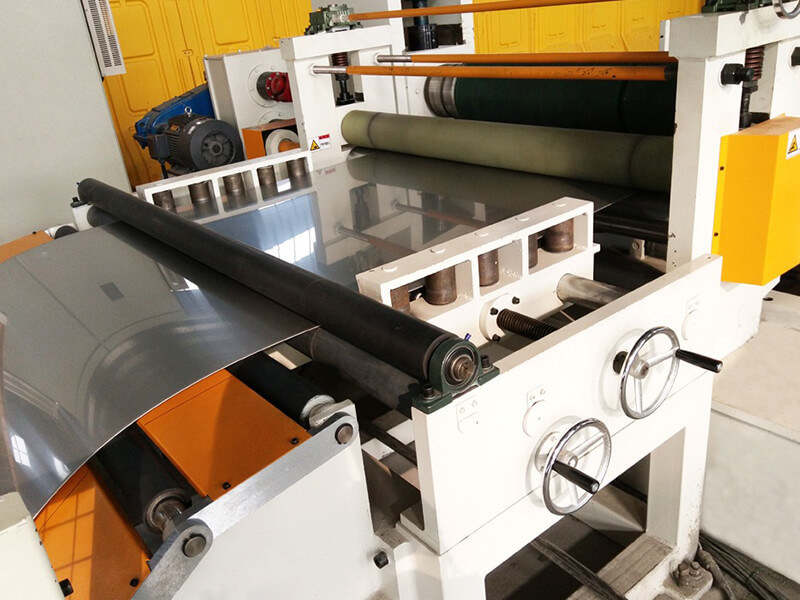

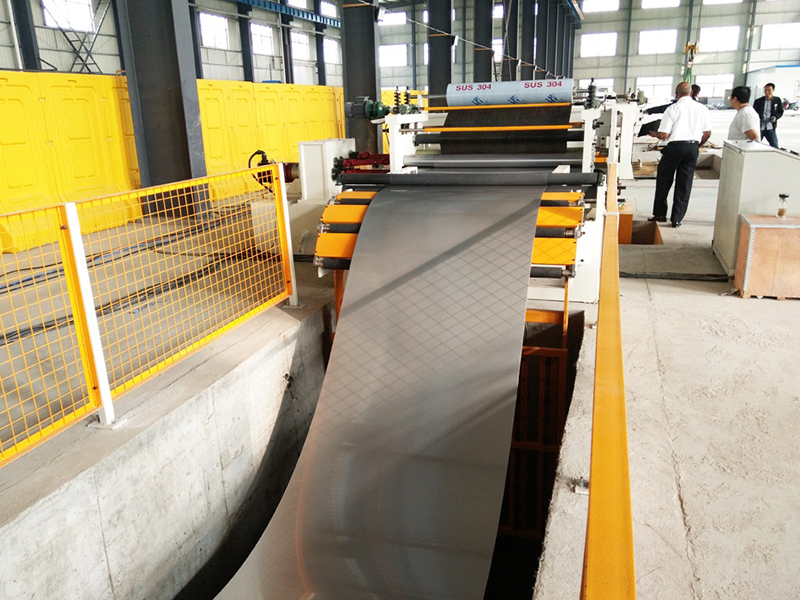

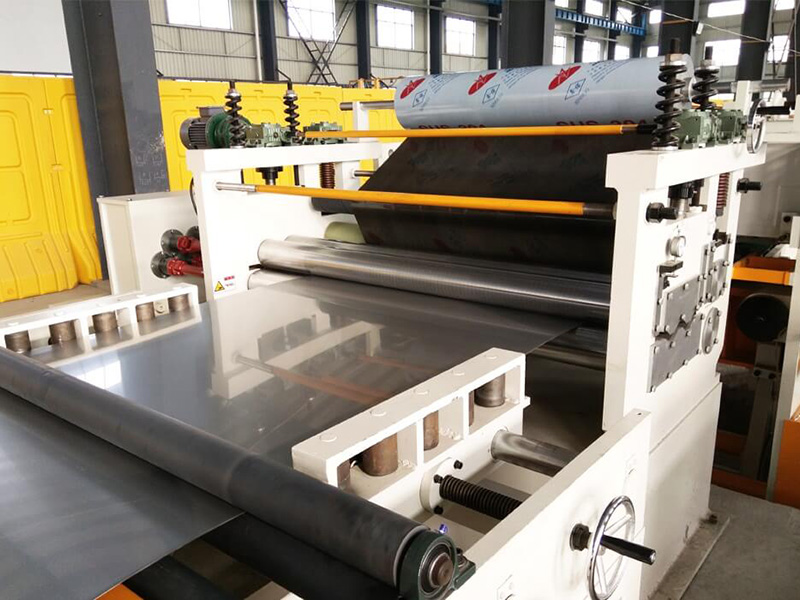

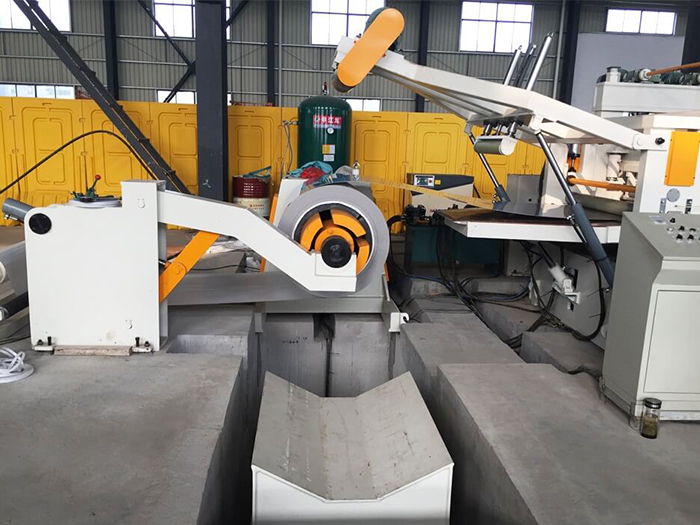

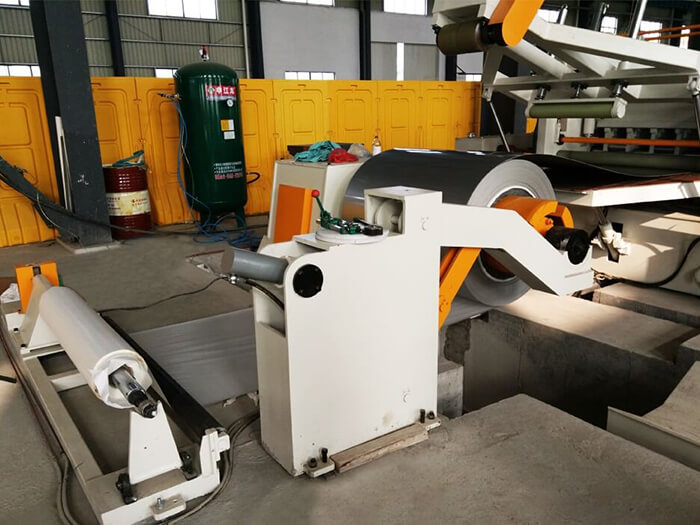

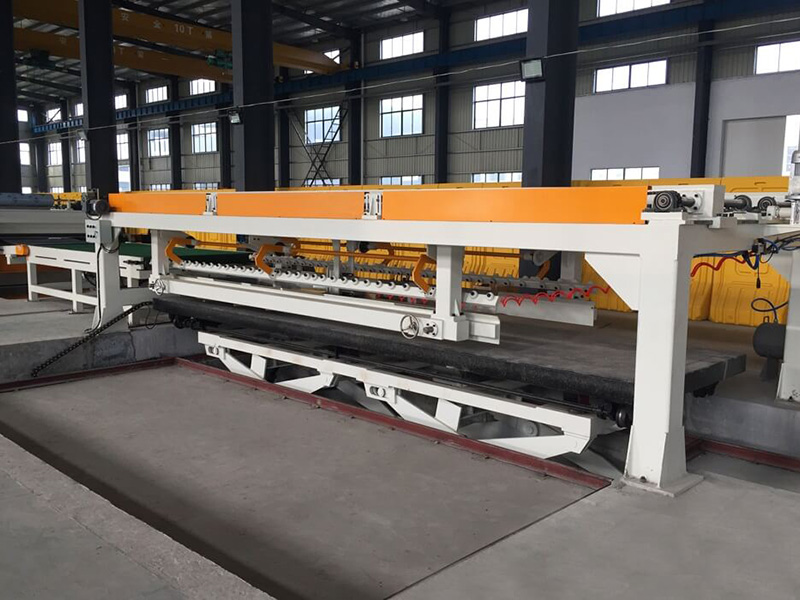

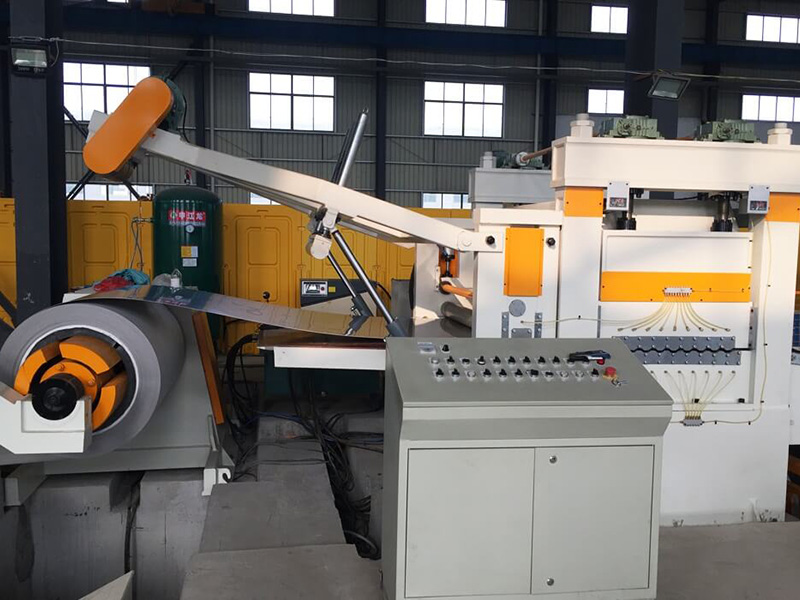

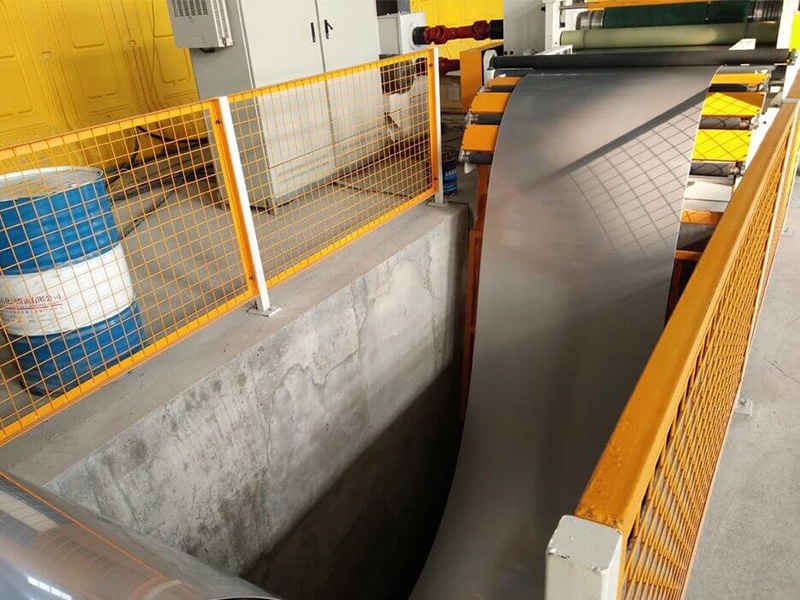

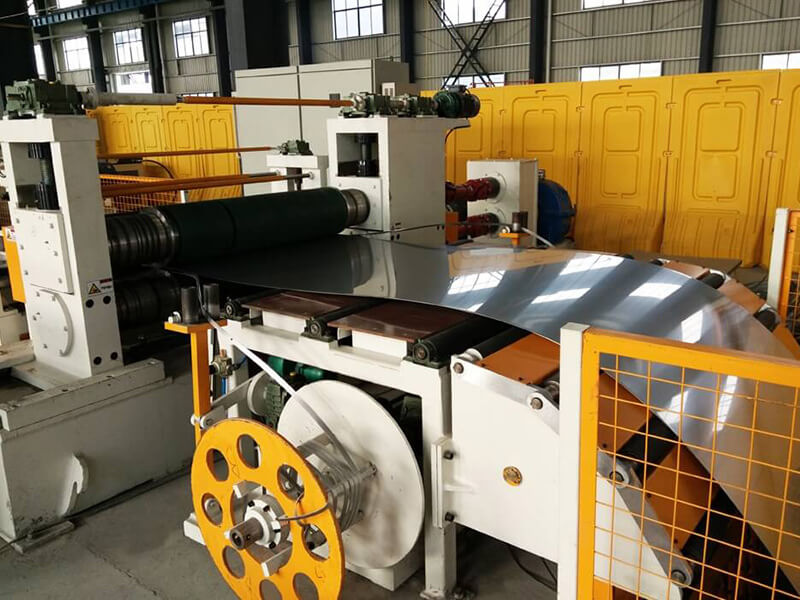

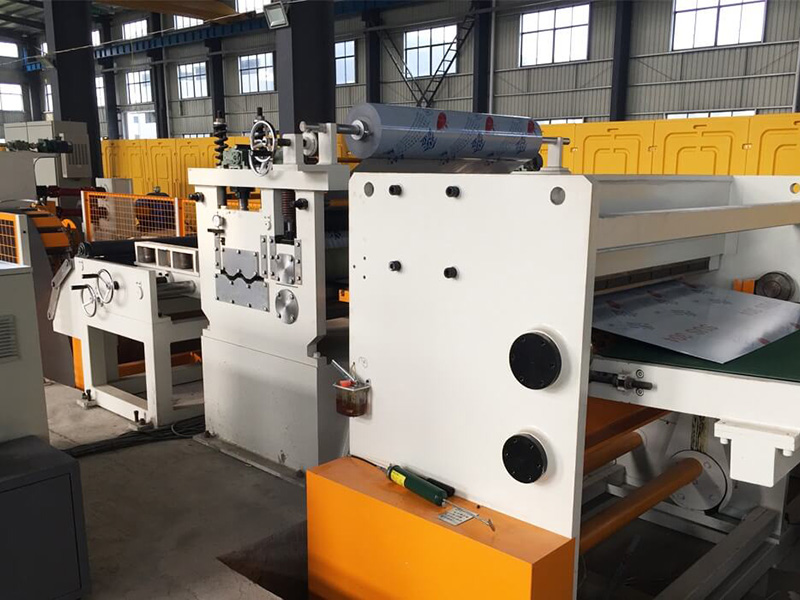

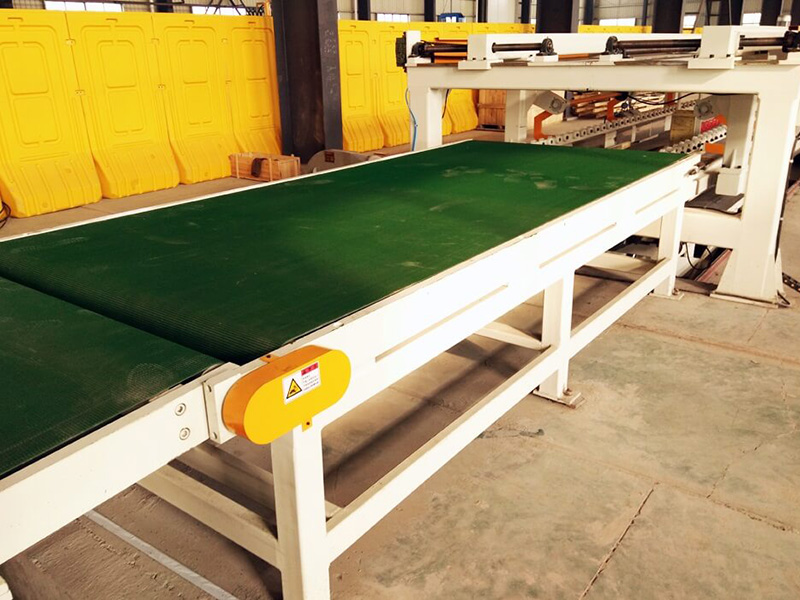

Fotos para referencia:
